Menič/nabíjač Victron Energy Quattro 24V/5000VA/120A-100A/100A

Podrobný popis

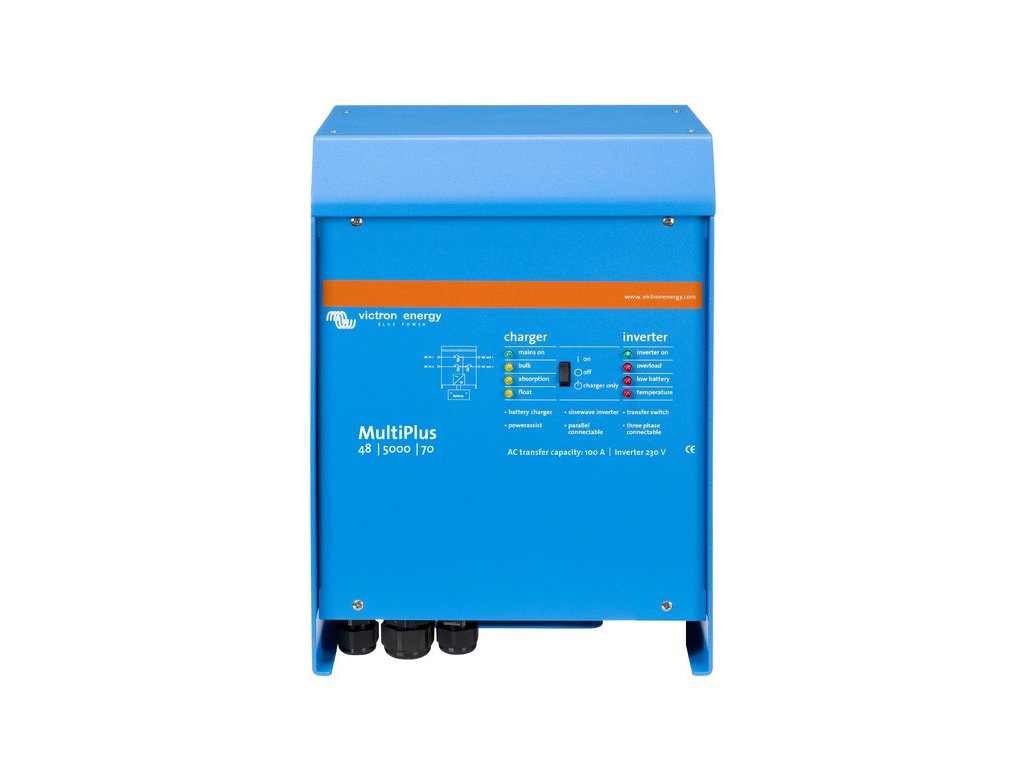

MultiPlus ako napovedá názov, je kombináciou striedača a nabíjačky v jednom elegantnom balení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup
MultiPlus je vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napr. generátora.
Ak sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy
MultiPlus je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia. Napr. v režime UPS MultiPlus prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
Druhý výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a bude napájaný len z AC zdroja (druhý výstup k dispozícii u modelov s výkonom 3kVA a vyššie).

Štyri fázy nabíjania adaptívnou nabíjačkou a dvoma výstupmi pre nabíjanie batérie
Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus môže nabíjať druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora. Multiplus je určený pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

Prakticky neobmedzený výkon vďaka paralelnému prevádzky
Až 6 jednotiek MultiPlus môže pracovať paralelne k dosiahnutiu vyššieho výkonu. Šesť x 24/5000/120 meničov, napríklad poskytuje 25 kW / 30 kVA výkon a 720 A nabíjaciu kapacitu.

Trojfázová prevádzka
Tri jednotky rovnakého typu môžu byť konfigurované pre trojfázovú prevádzku. Ale to nie je všetko: až 6 setov troch jednotiek možno paralelne prepojiť a získať tak výkon až 75 kW / 90 kVA meniča a 2000A nabíjaciu kapacitu.

Unikátne vlastnosti funkcie PowerAssist
MultiPlus zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzenej el. prípojky. Ak by malo dôjsť k preťaženiu vstupného AC zdroja prúdu, bude v prvom rade automaticky znížený nabíjací prúd do batérie. V druhom rade potom dochádza k posilneniu výstupného AC prúdu prúdom odoberaným z batérie.

Solárna energia
AC prúd môžete byť k dispozícii aj v prípade výpadku distribučnej siete.
MuliPlus môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch pripojených k distribučnej sieti. MultiPlus nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy).

Konfigurácia systému
- V prípade samostatnej napr. UPS inštalácie, možno jednoducho nastavenie vykonať v priebehu niekoľkých minút pomocou prepínačov DIP.
- Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure a softvéru VE.Bus System Configurator.
- Off-grid a hybridné FV inštalácie pre vlastnú spotrebu, ktoré zahŕňajú sieťové striedače alebo solárne nabíjačky MPPT, možno konfigurovať pomocou Asistenta (špecializovaný softvér pre konkrétne aplikácie).
- Softvare pre konfiguráciu si môžete zadarmo stiahnuť na nasledujúcom odkaze (VE.Configure 3): https://www.victronenergy.com/support-and-downloads/software
Pre uvedený SW budete potrebovať PC komunikačné rozhranie MK3-USB

Vzdialený monitoring a konfigurácia systémov
Sledujte a ovládajte svoj systém lokálne (LAN) alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM.
https://vrm.victronenergy.com/landingpage
Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Neexistuje žiadny koniec úrovne ovládania, pomocou jedného z nasledujúcich ovládacích panelov máte k dispozícii monitoring a konfiguráciu systému odkiaľkoľvek na svete:
Color Control GX
https://www.neosolar.sk/victron-energy-color-control-gx
venus GX
https://www.neosolar.sk/victron-energy-venus-gx


MultiPlus ponúka mnoho variantov prevádzky a sme schopní ponúknuť riešenie na rad užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:


Hybridný režim ESS - Energy Storage System
Tento režim je len pre fotovoltické inštalácie s dostupnou distribučnou sieťou (DS), požiadavkou na maximálne využitie vyrobenej solárnej energie v kombinácii s bežnou DS a s možnosťou ukladania prebytočnej energie do batérií.

Podrobný manuál k ESS systému nájdete na nasledujúcej odkaze: https://www.victronenergy.com/live/ess:design-installation-manual

Príklady konfigurácie ESS systémov:

1. Klasická sieťová elektráreň doplnená o ukladaní energie

Akonáhle merač zaznamená dodávku do distribučnej siete (ďalej len DS), ESS systém začne ukladať prebytočnú energiu do batérie. Akonáhle merač siete zaznamená nákup energie z distribučnej siete, systém ESS dodáva energiu z batérie do záťaže. V prípade výpadku DS fotovoltaika nejde a kritické spotrebiče (v schéme "Critical Loads) sú napájané z AC výstupu jednotky MultiPlus / Quattro - to zabezpečí, že nám batériu vybíjajú len prioritné spotrebiče a neprioritné sú odpojené.

2. Energiu z FV panelov spracováva MPPT solárny regulátor.

Toto riešenie je vhodnejšie najmä pre menšie inštalácie a výhodou je vyššia účinnosť - DC energie z FV je ukladaná priamo do DC batérie. Oproti predchádzajúcemu príkladu dosahuje vyššiu účinnosť preto, že nie je potrebné DC prúd spracovávať na AC pomocou sieťového striedača a následne ich znovu prevádzať z AC na DC pre uloženie do batérie - to spôsobuje straty 20-30%. V prípade výpadku DS (blackoutu) sú opäť napájané len kritické spotrebiče, ale FV systém zostáva plne funkčný a pracuje v úplne ostrovnom / autonómnom režime.
