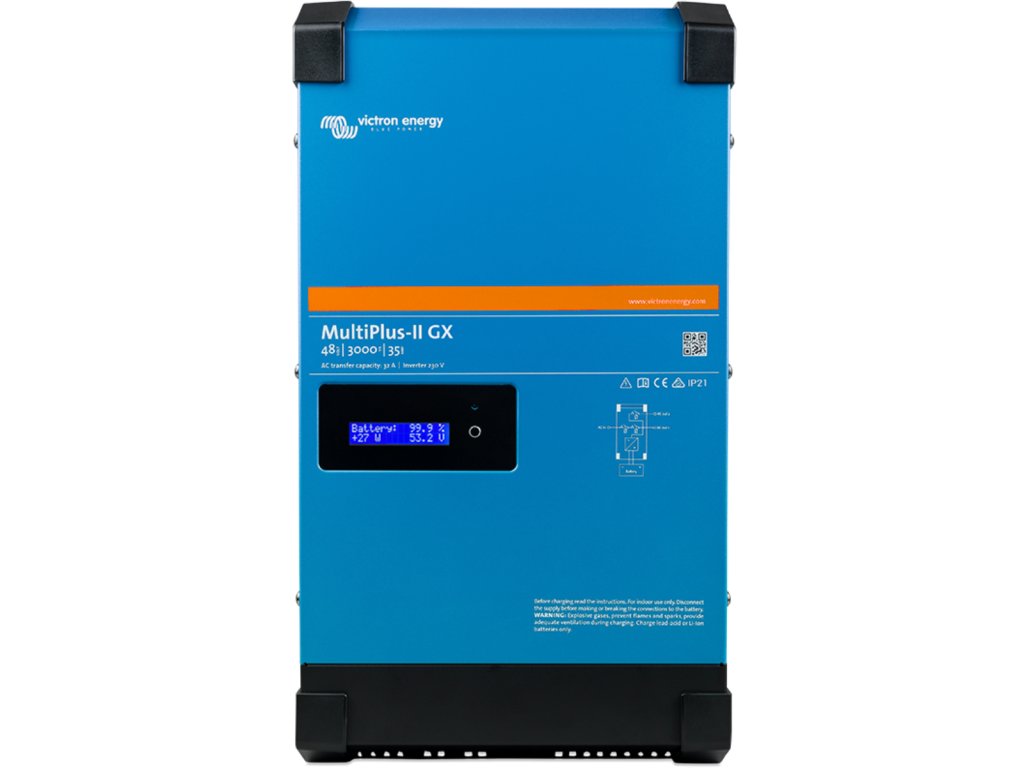

Menič/nabíjač Victron Energy MultiPlus-II GX 48V/3000VA/35A-32A

Podrobný popis

MultiPlus-II kombinuje funkcie MultiPlus a MultiGrid
Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max. 32A).
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosilnená ochrana zabráneni nežiaducim dodávkam do distribučnej siete v prípade jej výpadku.

ESS: Systémy pre skladovanie energie
MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

MultiPlus-II, ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup
MultiPlus-II je vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napr. generátora.
Ak sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy
MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčná iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná len z AC zdroja.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie.
Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus-II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II je určený pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzky
Až 6 jednotiek MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu.

Trojfázový prevádzka
Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW / 54 kVA a nabíjacím výkonom 630 A.

Unikátne vlastnosti funkcie PowerControl a PowerAssist
MultiPlus-II zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzenej el. prípojky alebo generátora. Ak by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, v prvom kroku sa automaticky zníži nabíjací prúd do batérie (PowerControl). Energia pre nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).

Solárna energia
AC prúd môžete byť k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupu a / alebo AC výstupu. Viac tu v popise ESS: https://www.victronenergy.com/live/ess:design-installation-manual

Konfigurácia systému
- V prípade jednoduchej napr. UPS inštalácie, možno nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPlus-II alebo softvérom VE.Configure 3 a PC.
- Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC.
- Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a / alebo solárne MPPT nabíjačky, možno konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).
- MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celý rad doplnkových funkcií
- Základný softvér VE.Configure 3 ale aj ostatné softvéry pre možnosť konfigurácie si môžete zadarmo stiahnuť na nasledujúcom odkaze: https://www.victronenergy.com/support-and-downloads/software
Pre uvedené softvéry budete potrebovať PC komunikačné rozhranie MK3-USB.

Vzdialený monitoring a konfigurácia systémov
Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage
Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Pre vzdialený prístup potrebujete jeden z nasledujúcich ovládacích panelov a potom máte k dispozícii možnosť monitoringu a konfigurácie systému odkiaľkoľvek na svete:
Color Control GX
venus GX

V kombinácii s ColorControl GX alebo Venuša GX zaisťuje počítanie stavu nabitia batérie v percentách (SOC)

MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:

1. Základná inštalácia jednotky MultiPlus-II s externým digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Spotrebiče na AC- OUT2 sú napájané iba zo siete, v prípade výpadku siete nie sú napájané.

2. Základná inštalácia jednotky MultiPlus-II s digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Použitý prúdové čidlo u AC- OUT2, ktorý je mimo MultiPlus-II. Spotrebiče na AC out-2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Nie sú napájané pri výpadku siete.

3. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - DC coupling koncepcia s použitím MPPT solárneho regulátora. Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- OUT2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiča). Fotovoltaika pri výpadku siete vyrába energiu.

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a za použitia prúdového snímača. Systém podobný predchádzajúcemu systému len s tým rozdielom, že nezálohované spotrebiče nie sú napojené na AC výstup, ale na AC vstup. Je použité prúdové čidlo (merací rozsah 0-32). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- OUT2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie (cez AC vstup), v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiča). Fotovoltaika pri výpadku siete vyrába energiu.

5. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - AC coupling koncepcia s použitím sieťového FV meniča umiestnenom na AC - OUT1 (iba meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- OUT2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiča). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlus-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batérie nabitá) výkon sieťového meniča frekvenčne alebo dátovo.

6. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - AC coupling koncepcia s použitím sieťového FV meniča umiestnenom na AC - OUT1 (iba meniče značky Fronius) s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a za použitia prúdového snímača. Systém podobný predchádzajúcemu systému len s tým rozdielom, že nezálohované spotrebiče nie sú napojené na AC výstup, ale na AC vstup. Je použité prúdové čidlo (merací rozsah 0-32). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- OUT2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie (cez AC vstup), v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiča). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlus-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batérie nabitá) výkon sieťového meniča frekvenčne alebo dátovo.

7. Možný je aj koncept umiestnenie sieťového meniča na AC vstup. Rovnako tak je možný aj paralelný topológia, teda MultiPlus-II je pripojený k sieti a spotrebičom iba cez AC vstup (AC výstupy nevyužité). Odber energie zo siete a / alebo solárnej energie pre dobíjanie batérie a napájanie spotrebičov sa deje iba týmto jedným prípojom.
