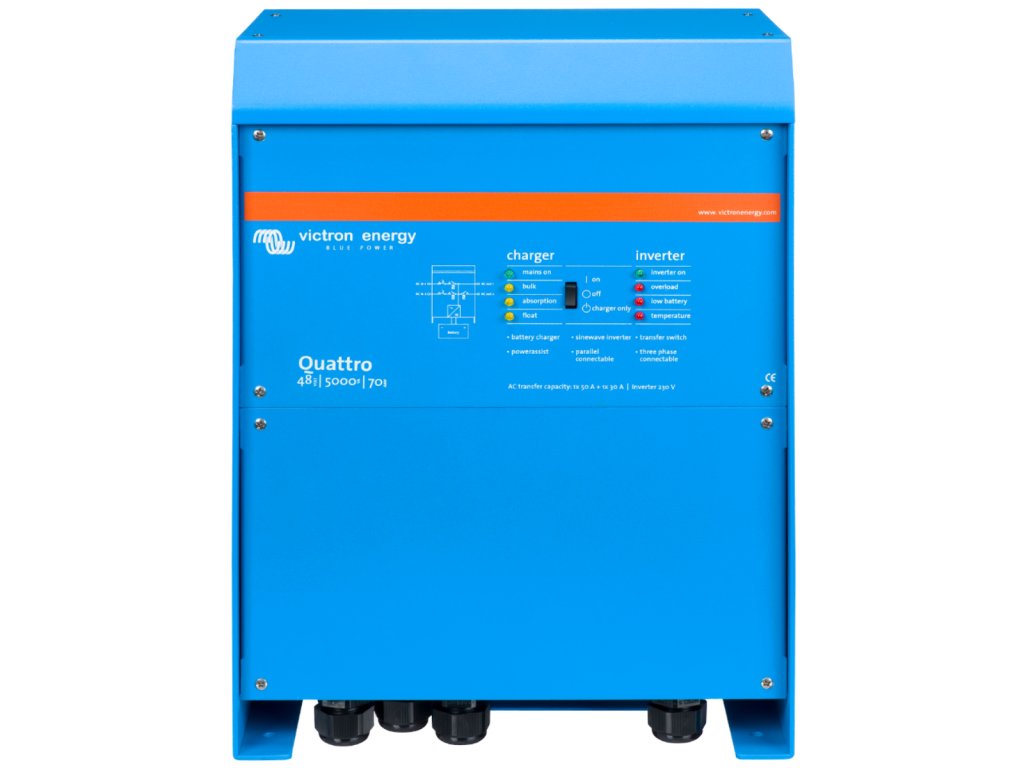

Menič/nabíjač Victron Energy Quattro 48V/5000VA/70A-100A/100A

Podrobný popis

Multifunkčný
Menič / nabíjač Quattro je výkonný DC-AC striedač / invertor / s čisto sínusovým výstupným napätím, so sofistikovanou adaptívnou nabíjačkou batérie a ultra rýchlym prepínačom slučky napájania / bypassu /. Striedač je umiestnený v hliníkovom kompaktnom kryte. Modelového radu sa vyrába s výkonom 3000VA-10000V.

Dva AC vstupy
Quattro je vybavený dvoma navzájom nezávislými AC vstupmi (hlavný rozdiel oproti rade MultiPlus) ako sít a generátor alebo dva generátory. Zariadenie je schopné sa v prípade potreby automaticky pripojiť k zdroju, ktorý je práve k dispozícii.

Dva AC výstupy
Quattro je štandardne vybavené dvoma AC výstupmi. Hlavným výstup je vybavený funkciou, ktorá zaistí dodávky energie bez prerušenia. Quattro prevezme napájanie pripojených spotrebičov v prípade výpadku siete alebo generátora. To sa deje tak rýchlo (menej ako 20 milisekúnd), že počítače a ďalšie elektronické zariadenia budú aj naďalej fungovať bez prerušenia.
Druhý výstup je pod napätím len vtedy, keď AC je k dispozícii na jednom zo vstupov quattro. Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, klimatizácia, elektrická rúra je možné pripojiť k tomuto výstupu.

Prakticky neobmedzený výkon vďaka paralelnému prevádzky
Až 10 jednotiek Quattro môže pracovať paralelne k dosiahnutiu vyššieho výkonu. Desať jednotiek Quattro 48/10000/140, napríklad poskytuje až 90 kW / 100kVA výstupného výkonu s nabíjacou kapacitou akumulátorov až 1 400 A.

Trojfázová prevádzka
Tri jednotky rovnakého modelu môžu byť zostavené do trojfázového výstupu. Ale to nie je všetko: až 10 trojfázových zostáv (celkom teda 30 jednotiek) môže byť paralelne prepojené a poskytnúť tak výstupný výkon až 270 kW / 300 kVA s nabíjacou kapacitou akumulátorov až 4 000 A.

PowerControl - obmedzenie preťaženia zdroja striedavého (AC) prúdu
Quattro je veľmi silná nabíjačka akumulátorov. Je schopná odoberať veľké množstvo prúdu z generátora alebo siete (až 16 A u každej jednotky modeli 48/5000/70 pracujúce pri 230 V na strane striedavého prúdu). Na každom vstupe striedavého prúdu je možné nastaviť limit maximálneho odberu energie na zabránenie preťaženia zdroja striedavého (AC) prúdu.

Unikátne vlastnosti funkcie PowerAssist
Povyšuje funkciu PowerControl na ďalšiu úroveň. Zamedzí preťaženie výkonovo obmedzeného striedavého (AC) zdroja prúdu. Ak by malo dôjsť k preťaženiu zdroja prúdu, v prvom rade automaticky zníži nabíjací prúd batérie. V druhom rade potom dochádza k posilneniu výstupného výkonu pripojeného generátora alebo miestneho napájania (napr. Prúdovo obmedzené el. Prípojky) výkonom odoberaným z akumulátorov.

Solárna energia: Striedavý (AC) prúd je k dispozícii aj v prípade zlyhania sieťového zdroja
Quattro môže byť výhodne využité v off-grid systémoch so solárnymi panelmi alebo ďalšími alternatívnymi zdrojmi energie.

Nastavenie systému nebolo nikdy jednoduchšie!
Ihneď po inštalácii je prístroj pripravený plniť svoju funkciu. Pokiaľ je potrebné zmeniť nastavenie, dá sa to urobiť veľmi jednoducho vstavanými DIP prepínačmi v priebehu pár minút. Dokonca aj paralelné zapojenie jednotiek možno vykonávať pomocou DIP prepínačov, žiadny počítač na to nie je potrebný! Alternatívne je možné nastavenie vykonať pomocou VE.net ovládacieho panela alebo sofistikovaným softvérom (VE.Bus Quick Configure a VE.bus System Configurator), ktorý ponúka ďalšie rozšírené možnosti nastavovania.

Štyri etapy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie akumulátorov
Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu a typu akumulátora, a pridáva štvrtú fázu udržiavacie nabíjanie. Okrem tohto Quattro umožňuje nabíjať druhý pomocný akumulátor pomocou nezávislého výstupu dobíjanie určeného napr. pre štartovací akumulátor generátora (iba 12 a 24 V modely).

Pre nastavenie parametrov a pre zobrazenie aktuálneho stavu jednotky sa používa PC komunikačné rozhranie MK2-USB.

Základné technické dáta:
Pracovné DC napätie: 48 V
Trvalý AC výkon pri 25 ° C: 5000 VA (nelineárna záťaž, činiteľ výkyvu 3: 1)
Trvalý AC výkon pri 25 ° C: 4500 W
Maximálny nabíjací DC prúd: 70 A
Maximálny odber AC prúdu (zo siete, generátora) 1. vstupu: 100 A
Maximálny odber AC prúdu (zo siete, generátora) 2. vstupu: 100 A
