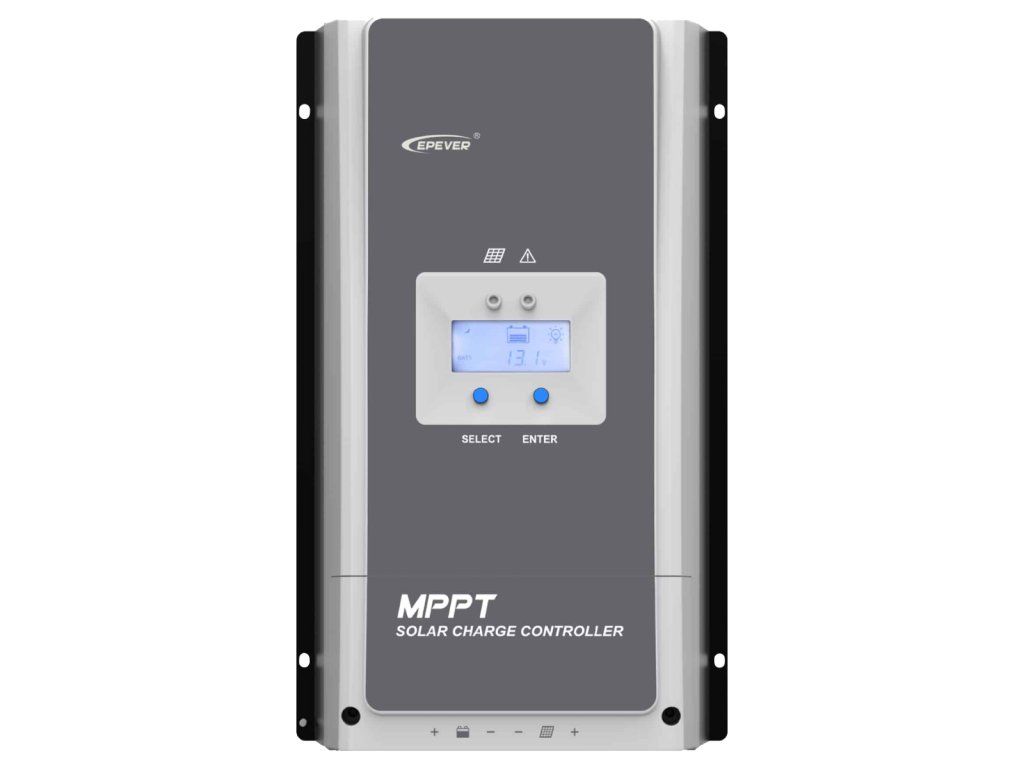

MPPT solárny regulátor EPever 200VDC/100A 10420AN - 12/24/48V

Podrobný popis

MPPT solárny regulátor EPEVER Tracer 10420AN - nová generácia s výkonných solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre FV systémy.
Séria Tracer AN sa vyznačuje vysokým nabíjacím výkonom, takže sa uplatní pri väčších ostrovných a hybridných systémov.

Priamo v MPPT regulátore je integrovaný multifunkčný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.
Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižšií prúd dokáže spracovať na nižšie napätie a vyšší prúd, a to s vysokou účinnosťou.
Môžeme teda použiť prakticky akýkoľvek solárny panel.
Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

Regulátor z radu Tracer AN založený na technológii viacfázového synchrónneho usmernenie (MSRT) a pokročilom riadiacim algoritmu MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom.
MSRT môže zaručiť veľmi vysokú účinnosť premeny v akomkoľvek nabíjacom výkone, čo zreteľne zlepšuje energetickú účinnosť solárneho systému.
Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zabezpečuje efektívnosť sledovanie, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže v akejkoľvek situácii môžu produkty Tracer AN rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panelu.

Maximálny nabíjací výkon do batérie tohto modelu je 100A čo zodpovedá výkonu panelu 1250 Wp ak máte12V batériu,2500 Wp ak máte 24V batériu, alebo 5000Wp ak máte 48V batériu.
V prípade že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. Výkon.

Výkon FV panelov ale nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!
Solárne panely môžete prepájať do série, ich výstupné celkové napätie na prázdno, označované ako Voc (pozor Nezamieňajme za napätie panela v záťaži označované ako Vmpp), však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 200V - prekročení tejto hodnoty regulátor trvalo poškodí.
Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25 ℃.
Neodporúčame preto, aby hodnota uvedeného Voc prekračovala 180V pri 25 ℃ (napätie v záťaži Vmpp maximálne 144V)!

Ak si nie ste istí s voľbou vhodného regulátora a ideálnym zapojenie solárnych panelov, neváhajte nás kontaktovať.

Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50 - nie je súčasťou regulátora.
K dispozícii sú základné tri typy batérií: hermeticky uzavretá, gélová, zaplavená. Štvrtou možnosťou je užívateľsky nastaviteľná batéria - tu je možnosť nastaviť ľubovoľné parametre.

Nastavenie parametrov a monitoring môžete vykonávať tiež vo Vašom PC, budete k tomu potrebovať len EPsolar USB komunikačný kábel a softvér, ktorý si zadarmo môžete stiahnuť.
Monitorovať a nastavovať môže tiež pomocou mobilného telefónu, alebo tabletu. K tomu budete potrebovať bluetooth modul BLE-01.

1 LED indikátor nabíjania
2 Tlačidlo SELECT ( "VYBRAŤ")
3 Poistka
4 Svorka uzemnenia
5 Otvory pre skrutku veka M4
6 Indikátor alarmu obrátenej polarity FV
7 Generátor a záťažové relé aktívne
8 Port RTS - externý teplotný senzor
9 Port RS485 (5 V DC / 200 mA)
10 Relé funkcie / generátora zapnuté
11 Port RBVS - napäťový senzor
12 Riadená oneskorenie záťaže
13 Relé distribučná sieť / generátor vypnuté
14 Svorky pre fotovoltaické panely
15 Svorky batérie
16 Tlačidlo ENTER ( "ZADAŤ")
17 LCD
18 LED indikátor poruchy


Relé záťaže alebo automatického riadenia generátora uľahčujú vytvorenie hybridného systému napájania.
Komplexné elektronickej ochrany, vrátane ochrany proti prebíjaniu, nadmernému vybíjanie a ochrany proti obráteniu polarity FV účinne zaisťujú bezpečnejšie a spoľahlivejšie prevádzku solárneho systému po dlhšiu dobu.
Izolované rozhranie RS485 so štandardným komunikačným protokolom MODBUS a 5V napájaním uľahčuje spotrebiteľovi zariadenie rozšíriť, podporuje prevádzku až 8 regulátorov v rade pre rozšírenie systému a spĺňa rôzne monitorovacie požiadavky, takže ho možno použiť v rôznych zariadeniach, ako napr. Solárna RV, domáce systémy, terénne monitorovanie, atď.

Základné vlastnosti:
• Certifikácia CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)
• Vysoko kvalitné a málo poruchové súčiastky od spoločností ST a Infineon pre zabezpečenie čo najdlhšej životnosti výrobku
• Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovanie až 99,5%
• Maximálna účinnosť prenosu DC / DC, až 98,7%
