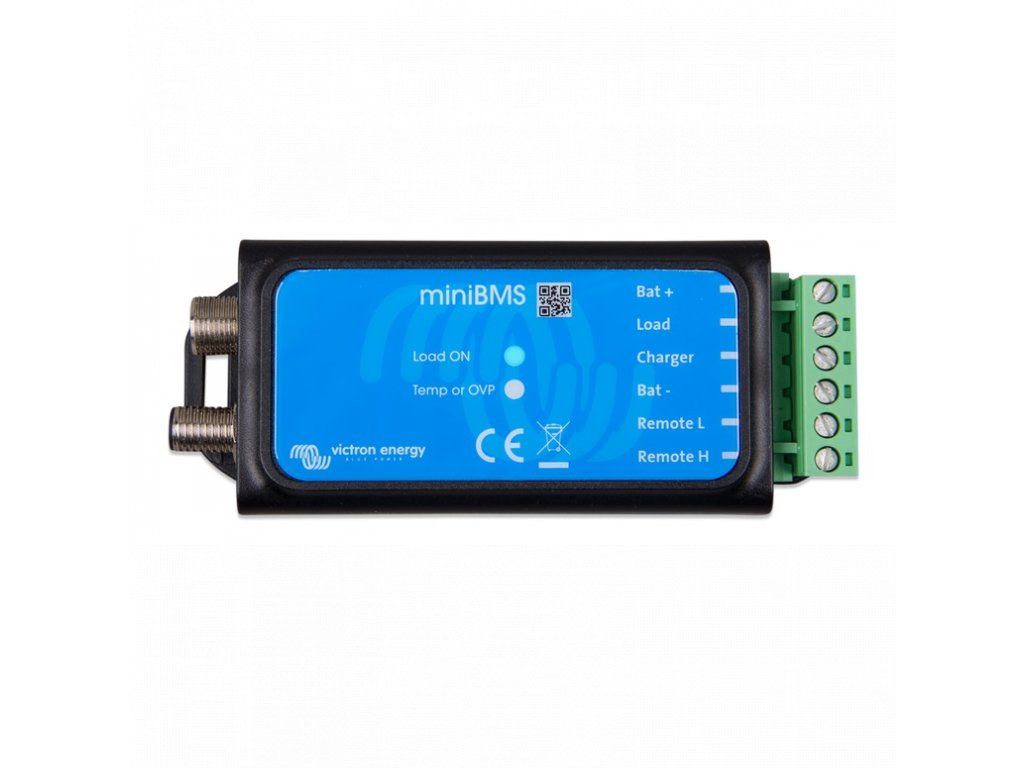

Victron Energy MiniBMS Victron Energy

Podrobný popis

Jednoduchšia a lacná alternatíva k VE.Bus BMS

MiniBMS môže nahradiť VE.Bus BMS v niekoľkých aplikáciách. Nie je však vhodný na použitie s meničmi/ nabíjačmi VE.Bus MultiPlus a Quattro - nemá rozhranie VE.Bus.
MiniBMS je určený na použitie s batériami Victron Energy Smart LiFePo4 s kruhovými konektormi M8.
MiniBMS má dva výstupy, podobne ako VE.Bus BMS.

Výstup pre odpájanie záťaže
Na výstupe ovládania záťaže je v normálnom prípade napätie batérie. Maximálny prúd výstupu: 1A. Výstup nie je chránený proti skratu.
Výstup je možné použiť pre ovládanie:
Relé pre vysoké prúdy, alebo stýkač.
Ovládanie ochrany Battery Protect, meničov, DC-DC konvertorov alebo iných záťaží.
(v niektorých aplikáciách môže byť požadovaný “non-inverting” alebo “inverting on/off” kábel, prosím overte v podrobnom manuáli na našich webových stránkach)

Výstup pre odpájanie nabíjača
Na výstupe ovládania nabíjača je v normálnom prípade napätie batérie.
Maximálny prúd: 10mA.
Výstup nie je vhodný pre napájanie záťaže ako sú cievky relé.

Výstup je možné použiť pre ovládanie:
- Remote on/off nabíjačky
- Cyrix-Li-Charge
- Cyrix-Li-ct

Ovládanie on/off
Ovládanie pomocou on/off vstupu ovláda oba výstupy. Vo vypnutom stave sú oba výstupy ovládania bez napätia, pripojené zariadenia sú vypnuté.
Ovládanie on/off obsahuje dva konektory: Remote L a Remote H.
Zapnutie a vypnutie prebieha prepojením konektorov L a H pomocou vypínača, alebo kontaktu relé. Alternatívne je možné ovládať pripojením H kontaktu k plus pólu batérie, alebo L kontaktu k mínus pólu batérie.

Ochrana 12V, 24V a 48V systémov
Rozsah napätia: 8 to 70V DC.

LED indikátory
Load ON (modrá): Napätie na výstupe LOAD (napätie článku> 2.8V, nastaviteľné v Smart LiFePo4 batérii).
Temp alebo OVP (červená): Výstup CHARGER bez napätia (z dôvodu prehriatia (>50°C), nízkej teploty (<5 °C) alebo prepätia článku).

Parametre:
Rozmery: 106 x 42 x 23mm
